Comprendre la zone non métallique
31 May 2021
Votre détecteur de métaux rejette des produits sans raison apparente et provoque des retards dans votre production agro-alimentaire ? Bonne nouvelle : il existe peut-être un moyen simple d'éviter ce genre de situation. Découvrez la Zone sans Métal (MFZ) pour garantir que votre ligne fonctionne sans problème.
Qu'est-ce qu'une Zone sans Métal ?

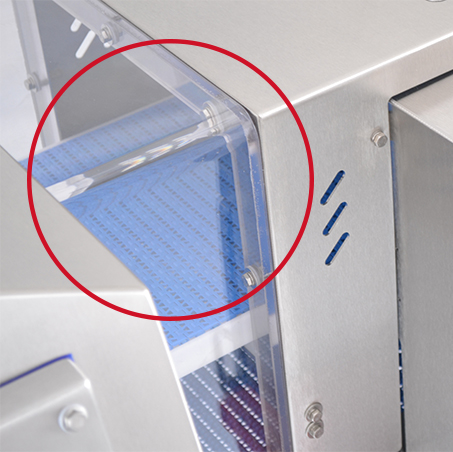

Les détecteurs de métaux sont conçus de façon à ce que le champ magnétique haute fréquence du détecteur soit contenu dans son boîtier métallique. Malgré cela, il est possible que le champ magnétique s'échappe de l'ouverture du détecteur. Cette zone qui entoure l'ouverture du détecteur de métaux, appelée MFZ, doit être dépourvue de toute pièce métallique fixe ou mobile pour éviter les faux rejets. Il est important d'être attentif à cette MFZ car 3 à 4 appels par semaine au Service Technique de Loma ont pour cause la présence de métal dans cette zone.
Quels sont les symptômes de la présence de métal dans la MFZ ?
Si vous placez du métal trop près d'un détecteur de métaux (c'est-à-dire dans la MFZ), cela générera un pic dans le signal, ce qui entraînera un faux rejet et perturbera la ligne de production. Ce phénomène peut sembler aléatoire ou correspondre à un certain profil, selon le type de perturbation qui provoque le problème (pièce métallique mobile ou non). Une bande de transport contaminée ou l'utilisation d'un talkie-walkie peut également générer des symptômes de ce type.
Comment faire pour que la zone soit exempte de métaux ?

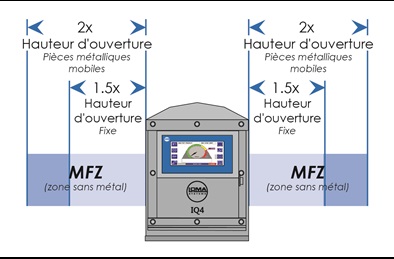

Pour vous assurer que vous respectez la MFZ, vous devez apprendre à la calculer. Le calcul varie en fonction de deux facteurs essentiels : est-ce que l'on parle de pièce métallique mobile ou fixe ? Il est conseillé de faire en sorte qu'une pièce métallique fixe soit à une distance équivalente à 1,5 fois la hauteur de l'ouverture, et une pièce métallique mobile à une distance équivalente au double la hauteur de l'ouverture. La seule exception concerne les systèmes gravitaires qui sont intégrés dans les conditionneuses avec une goulotte passant par l'ouverture. Ces détecteurs sont généralement construits avec des cerclages soudés ou boulonnés qui maintiennent le champ orienté vers la goulotte, ce qui l'empêche de se déployer dans la structure et de provoquer une instabilité.
Pièces métalliques fixes l
Exemples de pièces métalliques fixes : capots de convoyeurs, équipements industriels, autres lignes de production, etc.
Calcul – 1,5 x la hauteur de l'ouverture. Par exemple, si la hauteur de l'ouverture est de 200 mm, multipliez-la par 1,5, ce qui signifie que la MFZ sera à 300 mm à partir du bord de l'ouverture du détecteur de métaux.
Pièces métalliques mobiles
Exemples de pièces métalliques mobiles : rouleaux, moteurs, objets personnels comme des clés, etc.
Calcul – 2 x la hauteur de l'ouverture. Par exemple, si la hauteur de l'ouverture est de 200 mm, multipliez-la par 2,0, ce qui signifie que la MFZ sera à 400 mm à partir du bord de l'ouverture du détecteur de métaux.
Remarque : Le haut, l'arrière et le bas de la tête n'ont pas besoin de respecter une certaine distance à cause du boîtier en acier qui bloque les signaux. Vous pouvez toutefois utiliser 1 x la hauteur d'ouverture, mais cela ne sera pas valable pour les grandes têtes. Les chiffres ci-dessus sont calculés sur la base d'une règle générale pour les détecteurs de métaux IQ4.
